Устройство дозирующее локтевое настенное VD-20 (дозатор локтевой) INEKTA

Общество с ограниченной ответственностью «Вадис»
Российская Федерация, г. Тверь г, Победы пр-кт, д.73, пом.1

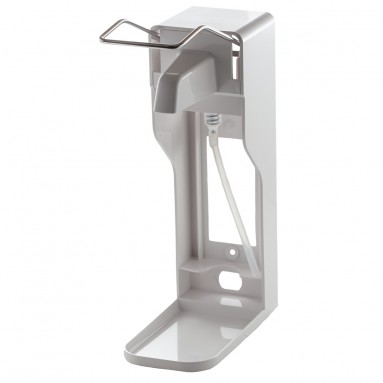

Дозирующее локтевое настенное устройство VD-20
За одно нажатие позволяет получить следующие дозы (порции) дезинфицирующего средства:
1– 2,5 мл;
2 – 2,2 мл.;
3 – 1,8 мл;
4 – 1,5 мл

ТУ 32.50.13-001-42348496-2019
ПАСПОРТ
Устройство настенное с ручным локтевым приводом для дозирован-ной выдачи дезинфицирующих средств (в том числе кожных антисептиков), лекарственных антисептических средств, а также иных средств для обработки рук (далее по тексту – устройства), предназначенное для подачи определенных (в соответствии с нормативными правовыми актами и инструктивно-методическими документами) порций, дезинфицирующих, антисептических, косметических и других средств в виде жидкостей, гелей, кремов и т.д. (различной степени вязкости), предназначенных для обработки кожных покровов, а так же перчаток надетых на руки, из полиэтиленовых бутылок.
Устройство предназначено для применения в организациях здравоохранения, на предприятиях пищевой отрасли, общественного питания, торговли, на рынках, предприятиях бытового обслуживания, коммунальных объектах, в быту, в иных местах, организациях, учреждениях где нормативно-технической документацией предусмотрено проведение дезинфекции, антисептики и иных гигиенических мероприятий (в том числе мероприятий по уходу и защите кожных покровов).
По режиму применения устройства относятся к изделиям много-кратного циклического применения. В зависимости от возможных послед-ствий отказа в процессе использования относятся к классу Г по ГОСТ 20790.


ТЕХНИЧЕСКИЕ ДАННЫЕ:
1. Привод устройства - локтевой.
2. Режим работы - многократный, циклический.
3. Максимальное усилие на рычаге не более 35 Н (3,5 кг).
4. Масса устройства не более 0,6 кг.
5. Габаритные размеры: 350х220х100 мм

КОМПЛЕКТНОСТЬ:
1. Дозатор 1 шт.
2. Дюбель распорный Ø6х30 3 шт.
3. Саморез 3,5х30 3 шт.
4. Паспорт 1 шт.

Длительные интервалы бездействия дозатора не приводят к сбою его работы, если емкость остается заполненной.
Быстрая замена пустой емкости на полную обеспечивает готовность доза-тора к подаче дозы без холостых прокачек.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ.
Регулярно очищайте наружные поверхности дозатора рабочими раство-рами профессиональных концентрированных моющих и чистящих щелочных или нейтральных моющих средств.
При необходимости (попадание крови, гноя и др. биологических жидкостей) проводят обработку средствами для экстренной дез-инфекции.
Не пользуйтесь абразивными или хлорсодержащими очистителями.
При засорении клапанов необходимо промыть насосную систему без раз-борки дозатора.
Для этого нужно залить в емкость горячую (60-70оС) воду и про-извести многократные нажатия на рычаг, до восстановления нормальной работы дозатора.
Полная разборка для дезинфекции дозатора производится следующим об-разом:
1 - не снимая корпус со стены нажать пальцем в месте указанном на рисун-ке;
2 - потянув за носик достать в сборе консоль с насосной системой.
Порядок установки дозы подачи раствора: 1- гильзу приподнять по отношению к консоли; 2 - повернуть и зафиксировать.
Цифры, указанные на гильзе соответствуют следующим дозам: 1– 2,5 мл; 2 – 2,2 мл.; 3 – 1,8 мл; 4 – 1,5 мл выставляется напротив скобы.
Дезинфекцию проводят путем полного погружения устройства в раствор дезинфектанта.
После чистки и дезинфекции кронштейн ополоснуть проточной водой и вытереть насухо.


ГАРАНТИЯ ИЗГОТОВИТЕЛЯ.
1. Изготовитель гарантирует соответствие дозатора требованиям ТУ при соблюдении покупателем условий транспортирования, хранения, монтажа и эксплуатации дозатора, установленных настоящим паспортом.
2. Проверено на соответствие дозы заявленным параметрам.
3. Гарантийный срок эксплуатации - 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со времени изготовления.
4. В течение гарантийного срока, по предъявлении дозатора, паспорта и реклама-ции, изготовитель бесплатно устраняет выявленные дефекты по вине изготовите-ля или производит замену дозатора или его части.
5. Гарантии изготовителя не распространяются на дефекты дозатора, причиной которых послужили:
- несоблюдение покупателем правил эксплуатации и технического обслу-живания, в том числе использование не по прямому назначению или для работы с непредусмотренными жидкостями;
- допуск к работе с дозатором лиц, не изучивших правила эксплуатации и технического обслуживания дозатора в соответствии с настоящим паспортом;
- механическое, химическое или иное постороннее воздействие, не преду-смотренное условиями эксплуатации дозатора;
- самостоятельное, несогласованное с изготовителем переоборудование дозатора, внесение в его конструкцию изменений или самостоятельный ремонт.
6. В случае использования дозатора третьим лицом, ответственность за соблюде-ние им требований, установленных, настоящим паспортом несет покупатель

ПОДГОТОВКА К РАБОТЕ:

Закрепите дозатор к стене при помощи входящих в комплект поставки дюбелей и саморезов.
Перед установкой обратите внимание на следующее:
- дозатор должен быть расположен над раковиной или поддоном для стекания ка-пель с мокрых рук;
- под дозатором для удаления емкости должно быть свободное пространство не ме-нее 15 см;
- над дозатором должно быть свободное пространство не менее 3 см для снятия его со стены;
- высота крепления дозатора 130 – 135 см от пола до верха корпуса.

ПОРЯДОК РАБОТЫ.

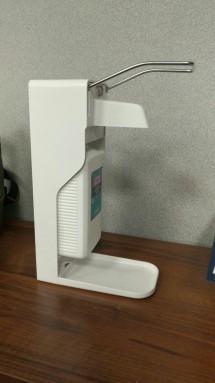

Вставьте полиэтиленовую емкость со средством в дозатор, предвари-тельно сняв крышку.
Нажатием на скобу (рычаг) произведите несколько качков до появле-ния первой порции жидкости из изогнутой трубки выдачи средства.
После этого дозатор готов к работе. После каждого последующего нажа-тия на рычаг будет выдаваться мерная доза жидкости.
Объем дозы жидкости можно выбрать по маркировке на гильзе, а при-подняв ее и поворачивая, можно выставить требуемую дозу не разбирая до-затор.
