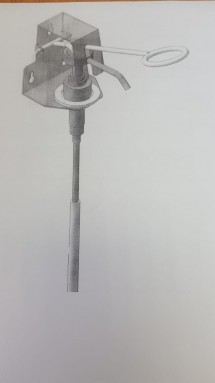

Держатель флаконов Делия с дозирующим устройством и локтевым рычагом

Внимание! При установке флакона в Держатель Делия контрольное кольцо вскрытия (после откручивания крышки) НЕ СНИМАТЬ!!! Для недопущения эффекта 'болтающейся бутылки'


РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Назначение: для подачи мелких порций моющих и дезинфицирующих средств (кожные антисептики, жидкое мыло) из флаконов (емкостей) различной конфигурации.
Область применения: ЛПО любого профиля (предоперационные, перевязочные, родовые залы, реанимационные, процедурные кабинеты, посты медсестер при палатах
в отделениях любого профиля, в т.ч. палаты новорожденных и другие помещения, требующие соблюдения особого режима и чистоты рук обслуживающего медперсонала), детские
учреждения, предприятия пищевой промышленности, места общественного пользования, в быту и т. д.
Особенности:
• оборудован локтевым рычагом, что соответствует СанПиН 2.1.3.2630-10 «Санитарно-эпидемиологические требования
к организациям, осуществляющим медицинскую деятельность»;
• обеспечивает экономичный расход моющих и дезинфицирующих средств;
• позволяет устанавливать флаконы от 0,5 до 1 литра различной формы и габаритных размеров (круглые, квадратные, овальные);
• сменная помпа из качественного пластика;
• корпус из стали покрыт порошковой краской.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Привод дозирующего устройства (помпы) — ручной.
2. Режим работы — многократный, циклический.
3. Усилие нажатия на рычаг от 5 Н (0,5 кг).
4. Масса устройства не более 0,5 кг.
5. Габаритные размеры: 400 х 75 х 210.
6. Объем выдаваемой порции 2,5 мл.*
* в соответствии с ТУ 25.99.29-001-39916324-2018 объем выдаваемой порции может варьироваться в пределах 10%
КОМПЛЕКТНОСТЬ
1. Держатель флакона ДЛН . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 шт.
2. Помповый узел . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 шт.
3. Шайба для флаконов с горлышком 28 мм (установлена на держателе) . . . . . . . . . . . . . . . . . 1 шт.
6. Шуруп с дюбелем . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 шт.
7. Руководство по эксплуатации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 шт.
8. Коробка упаковочная (на 2 держателя) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 шт.

ПОДГОТОВКА К РАБОТЕ
Закрепите держатель на стене при помощи
входящих в комплект шурупов (разметка
крепежных отверстий показана на рис.1).
Перед установкой держателя обратите
внимание:
• держатель должен быть расположен над
раковиной или поддоном для стекания
капель;
• под держателем должно быть свободное
пространство не менее 22 см для установки
и удаления флакона;
• высота подвеса держателя 130–135 см от
пола до верха корпуса.
ПОРЯДОК РАБОТЫ
Установка флаконов с горлышком 28 мм
производится непосредственным накручиванием флакона (рис. 2).
Перед установкой флаконов с горлышком 24 или 32 мм, необходимо заменить шайбу с резьбой
28 мм на соответствующую шайбу с резьбой 24 или 32 мм. Для замены шайбы необходимо снять
помповый узел с держателя. Удерживая одной рукой верхнюю часть держателя вместе с рычагом,
другой рукой нажмите помпу до упора, и вытащите ее из паза, немного приподняв верхнюю часть
держателя. Замените шайбу и установите помповый узел в держатель в обратном порядке, устано-
вите флакон и накрутите переходную шайбу на горлышко флакона.
Нажатием на рычаг произведите несколько нажатий для заполнения насосной системы до появ-
ления первой порции жидкости из трубки помпы. После этого устройство готово к работе. После
каждого последующего нажатия на рычаг будет дозироваться жидкость.
Нажатие на рычаг при хирургической обработке рук производить локтем.
ВНИМАНИЕ! Детали, входящие в комплект
держателя или снятые после перенастройки
на другой вид флакона необходимо хранить
в одном месте или сдать персоналу, ответ-
ственному за эксплуатацию данного обору-
дования.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Регулярно очищайте наружные поверхно-
сти держателя теплой мыльной водой. При
необходимости наружные поверхности обра-
батывать дезинфицирующими средствами,
разрешенными к применению на территории
РФ или физическими методами (автоклави-
рование).
После чистки и дезинфекции обязательно
вытирайте наружные поверхности дозатора
насухо.Не рекомендуется использовать абразивные средства чистки.

ГАРАНТИЯ ИЗГОТОВИТЕЛЯ
1. Изготовитель гарантирует соответствие держателя требованиям технических условий ТУ
25.99.29-001-39916324-2018.
2. Гарантийный срок эксплуатации держателя 18 месяцев со дня продажи.
3. В течение гарантийного срока предприятие-изготовитель бесплатно ремонтирует или заменяет
держатель при предъявлении настоящего руководства с отметками о дате продажи или изготов-
ления, по окончании гарантийного срока осуществляет ремонт при условии оплаты его стоимо-
сти.
4. Гарантии предприятия-изготовителя не распространяются на дефекты, причиной которых послу-
жили:
• несоблюдение покупателем правил эксплуатации и технического обслуживания держателя, в
том числе — использование не по прямому назначению или для работы с непредусмотренным
сырьем;
• допуск к работе лиц, не изучивших правила эксплуатации и технического обслуживания в соот-
ветствии с настоящим руководством;
• механическое, химическое или иное постороннее воздействие, не предусмотренное условиями
эксплуатации;
• самостоятельное, несогласованное с предприятием-изготовителем, переоборудование держателя,
внесение в его конструкцию изменений или самостоятельный ремонт.
5. Помпа для флакона является расходным материалом, и гарантия на нее не распространяется.
6. В случае использования держателя третьим лицом, ответственность за соблюдение им требова-
ний, установленных настоящим руководством, несет сам покупатель.
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Держатель (дозатор локтевой) «Делия» соответствует техническим условиям ТУ 25.99.29-001-
39916324-2018 и признан годным к эксплуатации.
